半导体用水的核心并不是“把水做纯”，而是建立一套从原水、纯化、储存、分配到Point of Use（POU）终端的全链路控制体系。

半导体为什么对超纯水如此敏感

在半导体制造过程中，超纯水广泛用于晶圆清洗、漂洗以及多种湿法工艺。SEMI F63明确指出，UPW广泛用于半导体器件制造的湿法工艺，包括晶圆漂洗；其当前版本 SEMI F63-1224 已将UPW质量要求进一步覆盖到32 nm及以下线宽相关的先进制造场景。

对于普通实验室来说，水质稍微波动，可能只是实验重复一次。但对于半导体工艺来说，水中的微量污染物可能进入晶圆表面或工艺流程，最终表现为颗粒缺陷、金属离子污染、有机污染、表面残留、清洗效果波动、工艺一致性下降。

半导体行业对UPW的要求，本质上可以概括为：低污染、高稳定、可监测、可追溯，而且必须控制到最终使用点。

半导体UPW到底要控制哪些指标

很多人理解超纯水，第一反应就是：18.2 MΩ·cm。但电阻率只是其中一个指标。以电子级水和半导体UPW相关规范体系来看，需要从多个污染物维度评价水质。

电阻率：控制离子污染

18.2 MΩ·cm@25℃通常代表接近理论极限的超纯水状态，是超纯水系统重要的在线监测指标。但需要注意：电阻率高，只能说明水中可导电离子处于很低水平，并不能代表其他污染物同样处于最低水平。

在半导体场景中，“18.2 MΩ·cm”不能作为唯一验收标准。

TOC：控制有机污染

TOC，即总有机碳，是UPW的重要指标之一。对于对表面洁净度和有机残留敏感的半导体工艺，TOC需要持续控制，而不是只在设备出厂时测试一次。ASTM D5127-13(R18)《电子及半导体行业超纯水标准指南》对不同电子级UPW类型提出了相应TOC和电阻率建议，并强调相关水质指标应在 Point of Distribution，POD 进行评价，该标准目前仍处于Active状态。

颗粒：半导体用水的关键风险之一

对于半导体制造，颗粒并不是普通意义上的“过滤干净”即可。颗粒数量、粒径以及组件自身产生颗粒的能力，都可能成为需要关注的问题。

这也是为什么SEMI不仅有F63水质指南，还设置了 SEMI F104，专门用于评价UPW和高纯液体系统组件对颗粒的贡献，包括静态冲洗和动态运行状态下的颗粒贡献测试。

金属与离子污染

Cu、Fe、Ni、Na、K等痕量金属和离子，在半导体工艺中需要受到严格控制。更需要注意的是：金属污染不一定来自原水。纯化树脂、膜组件、管路、阀门、接头、过滤器等与水接触的材料，都可能成为潜在污染源。

二氧化硅等特定污染物

硅类污染同样是电子级水质量评价的重要维度。GB/T 11446.1-2013《电子级水》目前仍为现行国家标准，其电子级水体系不仅评价电阻率，也涉及全硅、颗粒、细菌及多种痕量金属等指标。

需要特别注意的是，目前已经存在 20256157-T-339《电子级水》修订计划，处于征求意见阶段。因此，当前实际项目验收仍应以现行标准及客户自身工艺规范为依据，不能把尚未正式发布的新版本要求当成现行强制指标。

半导体UPW并不是“一台机器”的问题，而是一套系统

半导体领域非常典型的一种误区是：“只要最后测出来18.2 MΩ·cm，就说明系统合格。”实际上，半导体UPW需要关注的不是某一个设备节点，而是Feed Water → Pretreatment → RO → EDI/DI → UPW Polish → Storage → Distribution → Final Filter → POU，也就是从原水一直延伸到最终使用点。

SEMI目前针对UPW建立了一个相互配套的标准体系：

SEMI官方明确指出，F61、F63和F75应结合使用：F63侧重UPW质量，F61侧重系统设计与运行，F75则侧重质量监测。这意味着：半导体用水不能只看“水机”，而应该看完整的水系统。

真正容易被忽略的，是“最后一米”

假设一台设备在纯化系统最终过滤器处测到了很好的水质，并不代表最终进入晶圆工艺设备的水依然完全相同。SEMI F75专门强调，在关键工艺中，应在 POU，即水与晶圆实际接触的使用点 对UPW进行监测；最终过滤器（FF）处的水质不能简单视为与POU完全一致，因为分配系统和工艺设备连接部分可能引入新的影响。

这其实给半导体纯水系统提出了一个非常重要的设计逻辑：控制点不能只放在设备出口，而应该延伸到最终使用点。

因此，在半导体实验室或研发环境中，应重点关注主机出口 → 储水 → 管路 → 终端过滤 → 取水点整个过程的水质变化。

从“制水”走向“全链路控制”的多级纯化体系

针对半导体研发、检测、材料实验、晶圆分析等场景，可以围绕“低离子、低TOC、低颗粒、低金属、低微生物、低材料析出风险”建立多级纯化体系，完整处理链路为：

适配高要求半导体实验场景的核心特点

面向半导体场景的超纯水系统，核心优势完全围绕半导体UPW“多污染物协同控制”的理念设计，针对性解决行业常规纯水机无法覆盖的痛点：

不同半导体实验室场景的精准配置方案

并不是所有半导体相关实验都需要同样等级的UPW，根据不同场景的核心用水需求，对应差异化配置方案可以实现性能与成本的最优匹配：

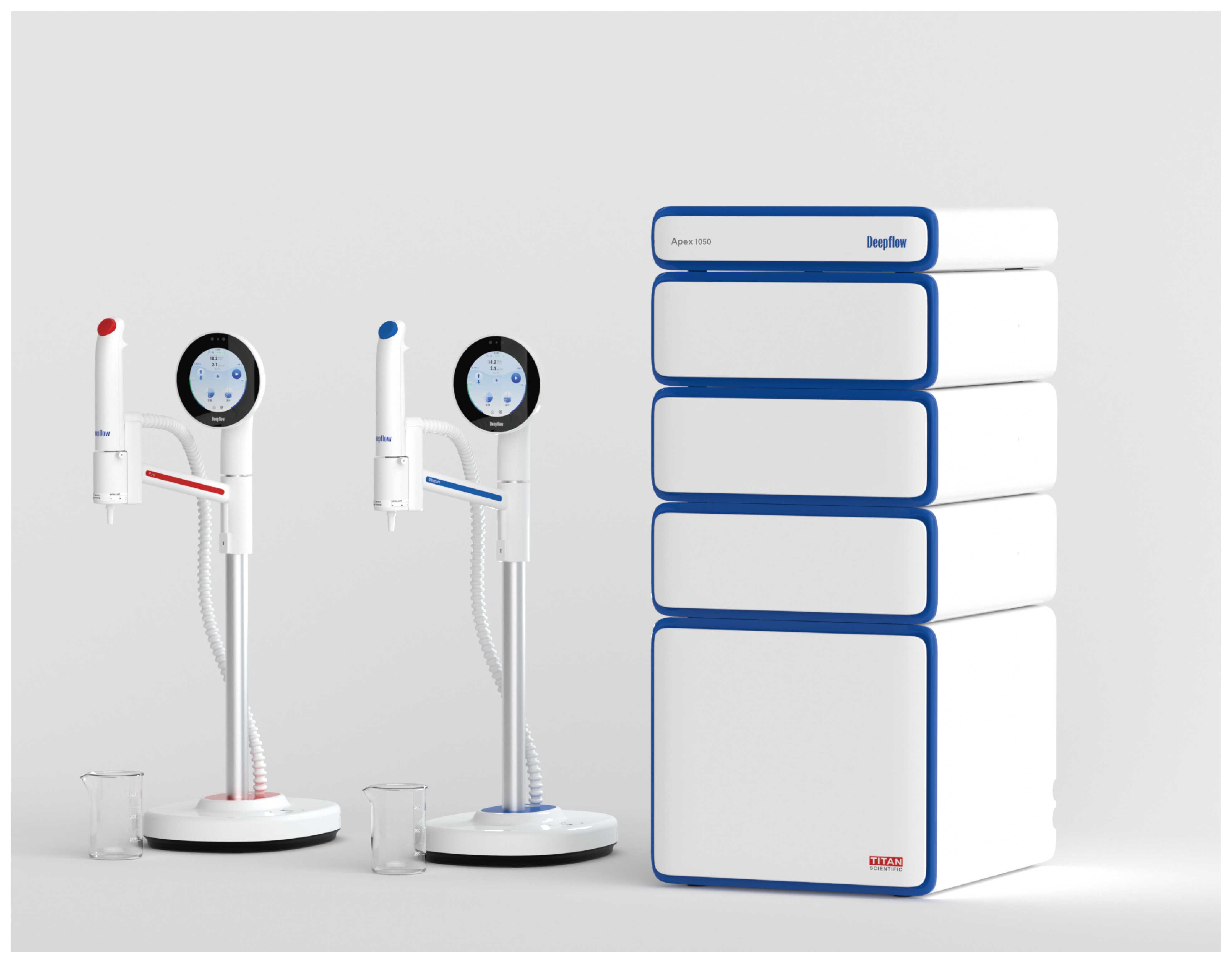

Apex 1050D 适配半导体实验室的核心配置

如果实验室原水为自来水，同时需要纯水和超纯水双水质供水，Apex 1050D是高适配性配置方案，其核心工艺路线为：自来水 → 预处理 → 双级RO → EDI → 双DI深度纯化 → 超纯水终端。核心公开参数如下：

* 部分指标需结合相应终端过滤器及产品测试条件理解，实际项目应以正式技术规格、检测报告及客户验收条件为准。这种配置的价值不只是“参数高”，而是一台设备同时覆盖高纯水和超纯水需求，并通过多级纯化将不同污染物逐层降低。

从“参数承诺”走向“证据承诺”的全链路验证体系

半导体客户真正需要的，不只是设备参数，而是可验证的实际运行证据。围绕痕量金属、离子、颗粒以及洁净组装建立不同洁净等级的环境与检测能力，形成百级超净环境 → 千级超净环境 → 万级洁净组装环境三个相互配合的能力层级：

三者进一步形成闭环链路：洁净组装 → 系统制水 → POU取水 → 多维检测 → 应用模拟 → 结果反馈 → 系统优化，这也是面向半导体场景提供可验证超纯水解决方案的核心基础。

这种“验证型纯水/超纯水系统”，并不只是给出一组产品参数，对于半导体场景，可以进一步建立“原水检测 → 系统出水检测 → POU检测 → 长期稳定性 → 金属背景 → TOC → 颗粒 → 材料析出 → 应用验证”的完整证据链，最终确认系统在真实工艺环境中，能否长期稳定地提供满足要求的UPW。
